Modellering van houtconstructies en werkplaatstekeningen

3D-modellen • Werkplaatstekeningen • CNC-data • CAD-automatisering

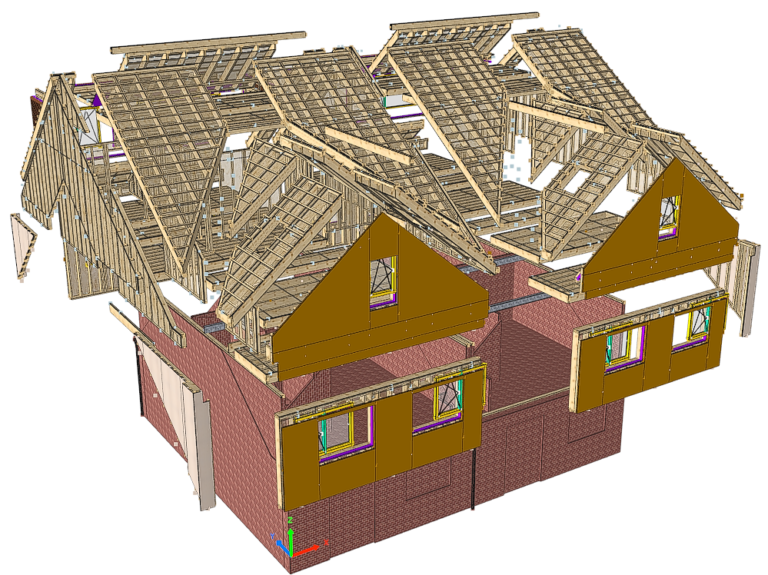

Wij maken 3D-modellen van houtconstructies en verzorgen werkplaats- en montagetekeningen. Op basis van de door de klant aangeleverde informatie bouwen wij een model vanaf de basis op of modelleren wij elementen uit een bestaand model opnieuw in de afgesproken CAD-omgeving.

Bekijk onze diensten

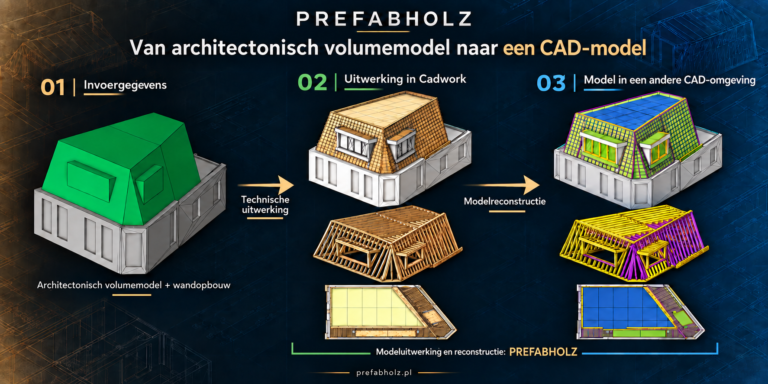

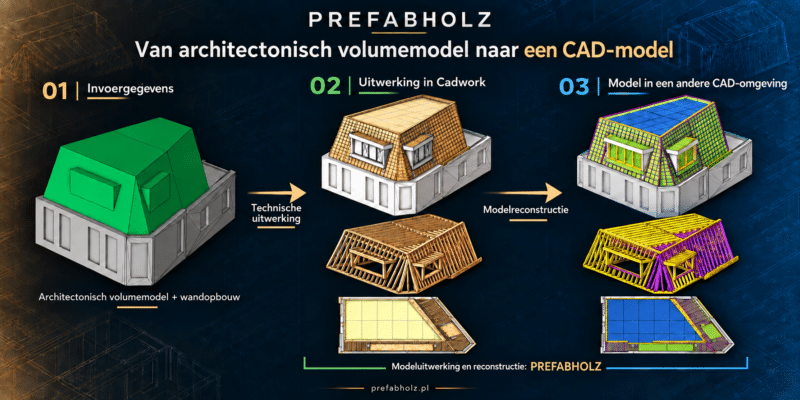

Van architectuurtekening naar een gedetailleerd model

PREFABHOLZ ondersteunt producenten van houtconstructies, prefabbedrijven, ingenieursbureaus en ontwerpafdelingen bij het maken van 3D-modellen, de indeling van constructies in prefab elementen en het opstellen van tekeningen en materiaallijsten.

Als uitgangspunt kunnen onder andere dienen:

• architectuurtekeningen;
• plattegronden en doorsneden;
• een architectonisch volumemodel;
• CAD- of IFC-modellen;
• een bestaand 3D-model;
• constructieve uitgangspunten;
• laagopbouwen en productspecificaties.

Voor de technische uitwerking gebruiken wij de door de klant aangeleverde constructieve oplossingen, laagopbouwen en productie-eisen. Ontbrekende informatie stemmen wij met de klant af voordat wij het betreffende onderdeel uitwerken.

Wij combineren ervaring met houtconstructies met automatisering van CAD-werkzaamheden. De omvang en detaillering van het model stemmen wij af op het project en de werkwijze van het productiebedrijf.

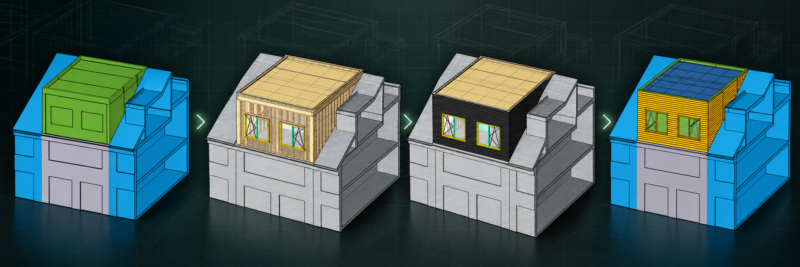

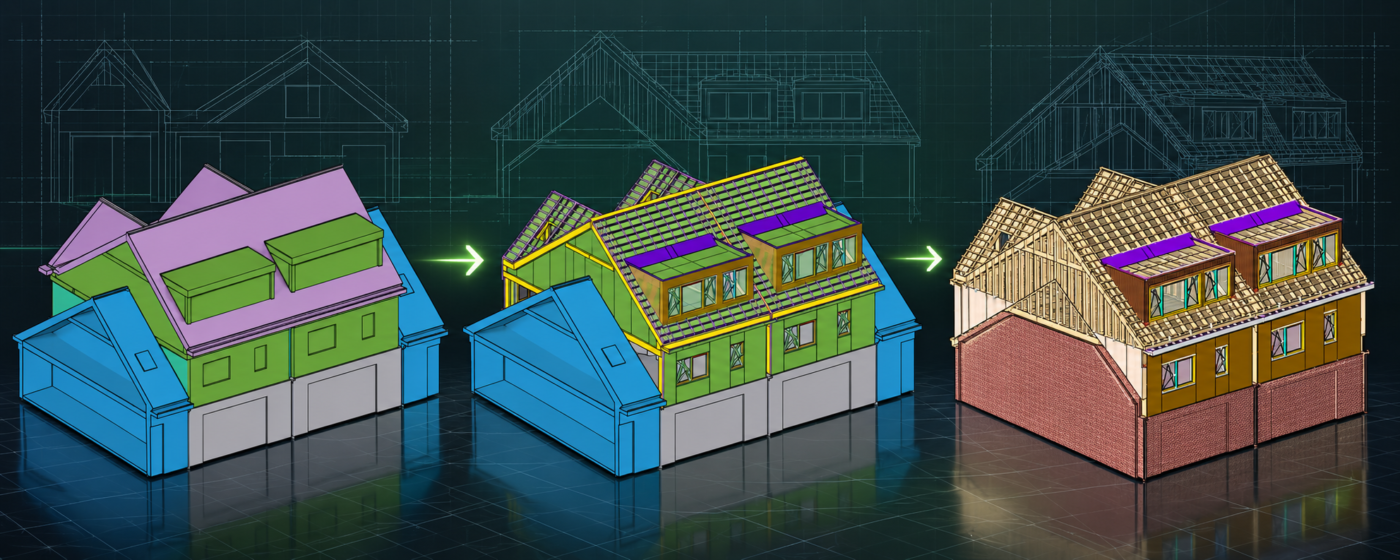

Opnieuw modelleren van bestaande CAD-modellen

Op basis van de door de klant aangeleverde bestanden kunnen wij elementen van een houtconstructiemodel opnieuw opbouwen in Cadwork of Tekla® Structures.

Afhankelijk van de beschikbare brongegevens en technische mogelijkheden kunnen de werkzaamheden betrekking hebben op:

• balken, platen en panelen;
• positie, oriëntatie en afmetingen van elementen;
• materiaalgegevens, markeringen en identificatienummers;
• groepering van elementen en vorming van samenstellingen;
• geselecteerde bewerkingen en snijvlakken;
• geometrie van bijzondere profielen.

Waar de brongegevens en de functies van het doelprogramma dit toelaten, bouwen wij elementen opnieuw op als bewerkbare modelobjecten. Deze elementen kunnen vervolgens verder worden uitgewerkt in de gekozen CAD-omgeving.

Bij deze werkzaamheden gebruiken wij eigen interne hulpmiddelen en de beschikbare functies van de gebruikte software.

De mogelijke omvang van het opnieuw modelleren bepalen wij na analyse van de bronbestanden. Wij geven aan welke elementen en eigenschappen kunnen worden overgenomen, welke aanvullingen nodig zijn en op welke manier het resultaat wordt gecontroleerd.

Niet iedere eigenschap of functie uit het bronmodel heeft een rechtstreeks equivalent in het andere programma.

Vraag naar de mogelijkheden voor uw model

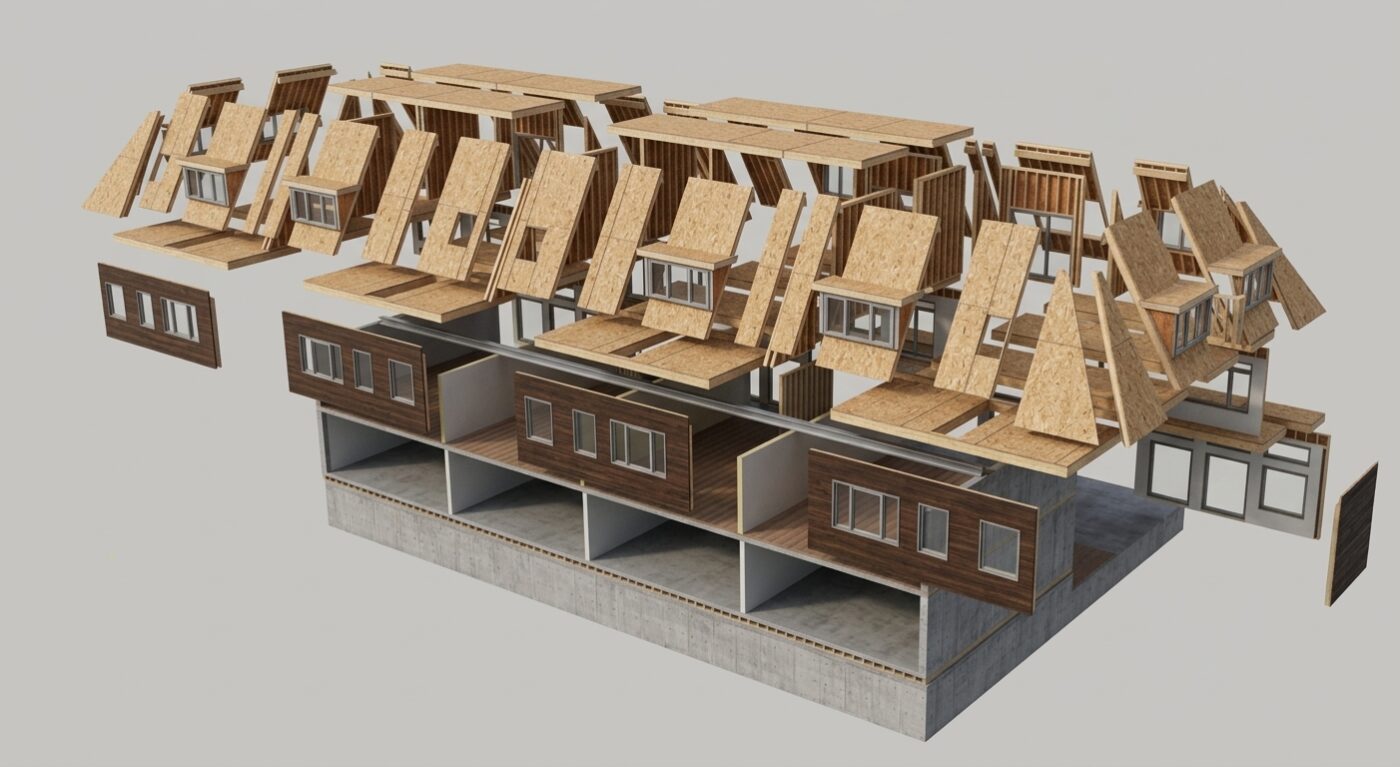

Modellen en documentatie voor prefabproductie

Wij modelleren houtconstructies en werken deze gedetailleerd uit voor productie en montage.

De werkzaamheden kunnen onder andere betrekking hebben op:

• houtskeletbouw en prefab houtconstructies;
• prefab wanden, vloeren en daken;
• dakopbouwen, uitbreidingen en optoppingen;
• indeling van de constructie in prefab elementen;
• werkplaats- en montagetekeningen;
• materiaallijsten en elementenlijsten;
• voorbereiding van gegevens voor CNC-bewerking.

Wij werken op basis van de aangeleverde documentatie, constructieve uitgangspunten en productspecificaties. De nummering van elementen, de inhoud van tekeningen en de vorm van de lijsten stemmen wij af op de afgesproken bedrijfsstandaard.

Onze modelleer- en tekenwerkzaamheden omvatten geen constructieve berekeningen. Zij vervangen geen constructief ontwerp, vergunningsdocumentatie of vereiste controle door een bevoegde constructeur.

Automatisering van terugkerende CAD-werkzaamheden

Wij ontwikkelen en gebruiken eigen scripts en interne hulpmiddelen voor ondersteuning van modellering, gegevensverwerking en het opstellen van documentatie.

Automatisering kan onder andere worden toegepast bij:

• het aanmaken en verwerken van modelelementen;
• reconstructie van geometrie op basis van brongegevens;
• groepering van elementen en vorming van samenstellingen;
• ordening van markeringen en eigenschappen;
• verwerking van geselecteerde bewerkingen;
• afgesproken controles van gegevens en geometrie;
• voorbereiding van lijsten, rapportages en data-exporten.

Wij beoordelen de mogelijkheden van automatisering voor iedere opdracht afzonderlijk. Het doel is het aantal terugkerende handelingen te beperken en de consistentie van de uitgewerkte gegevens te verbeteren.

Voorbereiding van CNC-data

Wij bereiden gegevens voor de CNC-bewerking van houten elementen voor op basis van het afgesproken model en de technische vereisten van het productiebedrijf.

Voor aanvang van de werkzaamheden bepalen wij:

• het type en de configuratie van de machine;
• het ondersteunde gegevensformaat;
• de gewenste bewerkingen;
• de benodigde exportinstellingen;
• de procedure voor controle van de bestanden vóór productie.

De mogelijkheid om gegevens voor een specifieke machine voor te bereiden, beoordelen wij aan de hand van de aangeleverde technische informatie en de beschikbare exportmogelijkheden.

Hoe verloopt de samenwerking?

01. Aangeleverde informatie

U verstrekt de beschikbare documentatie, CAD-tekeningen, IFC-bestanden, een bestaand model of een beschrijving van de opdracht. Daarbij geeft u aan welk resultaat u verwacht.

02. Omvang en offerte

Wij analyseren de beschikbare informatie en bepalen welke aanvullingen nodig zijn. Vervolgens spreken wij de omvang van de werkzaamheden, bestandsformaten, planning en prijs af.

03. Uitwerking van het model

Wij bouwen het model vanaf de basis op of modelleren bestaande elementen opnieuw in de afgesproken CAD-omgeving, bijvoorbeeld Cadwork of Tekla® Structures. Punten waarvoor aanvullende informatie of een projectbeslissing nodig is, bespreken wij met de klant.

04. Tekeningen en lijsten

Wij bereiden de afgesproken werkplaats- en montagetekeningen, elementmarkeringen, materiaallijsten en overige overzichten voor.

05. Oplevering

Wij leveren de bestanden op volgens de afgesproken omvang en geven aan welke beperkingen of punten nog verdere controle vereisen.

Wanneer de opdracht CNC-data omvat, passen wij de vooraf afgesproken controleprocedure toe voordat de bestanden voor productie worden gebruikt.

Uitwerking afgestemd op uw productiebedrijf

Wij houden rekening met de eisen voor de indeling in prefab elementen, de nummering van onderdelen en de informatie die nodig is tijdens productie en montage.

Wij kunnen een model vanaf de basis opbouwen of uw team ondersteunen bij een geselecteerde fase van het project. De omvang van de documentatie en de manier waarop wij de gegevens opleveren, spreken wij voor iedere opdracht afzonderlijk af.

Voor wie werken wij?

Wij werken onder andere voor:

• producenten van houten woningen en houtconstructies;
• prefabbedrijven;
• aannemers van daken, dakopbouwen en optoppingen;
• architecten- en ingenieursbureaus;
• ontwerpafdelingen en CAD/CAM-afdelingen;
• bedrijven die gebruikmaken van CNC-machines.

Wij voeren afzonderlijke opdrachten uit en ondersteunen teams van klanten bij opeenvolgende projecten of geselecteerde onderdelen van hun engineeringproces.

Samenwerking op afstand

Wij werken voor bedrijven in Nederland, Polen en andere Europese landen. De manier van communiceren en uitwisselen van bestanden stemmen wij af op de organisatie van het project.

Wij gebruiken afgesproken hulpmiddelen voor onlineoverleg, gegevensuitwisseling en samenwerking op afstand. Werkzaamheden in de digitale omgeving van de klant voeren wij uit nadat de toegangsvoorwaarden en regels voor het gebruik van gegevens en software zijn vastgesteld.

Heeft u een 3D-model of werkplaatstekeningen nodig?

Stuur ons een beschrijving van de opdracht en de bestanden die u voor de uitvoering beschikbaar kunt stellen.

Wij beoordelen de mogelijkheden en bepalen welke informatie nog nodig is. Vervolgens ontvangt u een voorstel voor de omvang van de werkzaamheden, de planning en de prijs.

Vraag een offerte aan
